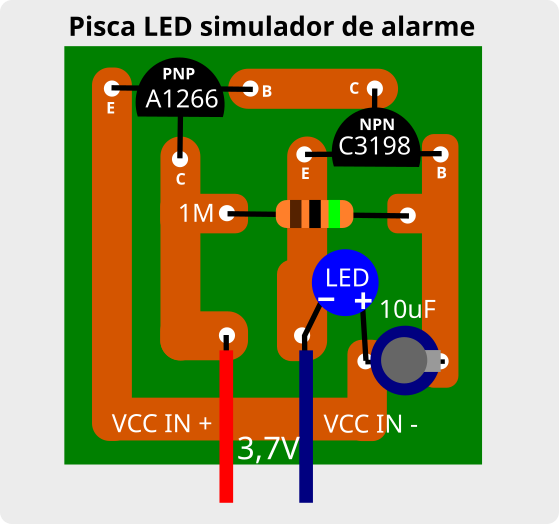

Circuito LED simula alarme
Circuito com 2 transistores PNP e NPN, utiliza uma bateria 18650 de 3,7V com duração de cerca de 4 meses. Materiais:
- Transistor A1266 PNP
- Transistor C3198 NPN
- Capacitor eletrolitico 10uF
- Resistor 1M Ohm (marrom, preto, verde)
- LED 5mm difuso
Teste de continuidade
Basicamente são os mesmos procedimentos, sendo um o circuito do Instituto Newton Braga e outro um circuito que eu montei em uma caixa.
Ao ligar o circuito a luz verde vai acender, mostrando que está em espera. Ao usar as pontas de prova, se houver continuidade o led vermelho vai acender.
Tablet como microscópio de bancada
Precisando de um auxílio para visualizar componentes muito pequenos, montei um suporte com iluminação de LED para dar mais uma utilidade ao meu tablet Samsung A8 (2017). Com uma tela de 8″, câmera traseira de 8Mp em modo macro (podendo usar um zoom de até 4X) mostrou que é muito útil. O suporte é uma base feita em MDF com 2 perfis de aluminio fixados com parafusos. 3 LED’s alimentados pela fonte com 9V fornecem uma boa iluminação aos objetos. Agora fica muito mais fácil ler os componentes.
O suporte pode ser feito para celular caso tenha uma boa câmera com resolução macro. Modelos mais simples podem exigir a adaptação de uma pequena lente de aumento na câmera.
O tablet é um grande auxiliar para mim na bancada. Além do agora adicionado suporte para imagens em macro, posso fazer pesquisas rápidas na internet sobre componentes, consultar tabelas em aplicativos, fazer cálculos, etc… O aplicativos mais usado é o Electro Doc (antigo ElectroDroid) e também há o Pinagens de Componentes.
Reforma na bancada
Mais uma reforma na bancada de trabalho para melhorar a organização e disponibilização dos recursos.
- Um novo spot LED mais forte melhorando a visualização
- Reforma da fonte de alimentação
- Dimmer 12A / 220V
- Lampada série
- Transformador 110V
- Fonte ATX com tensões 3.3, 5, 10 e 12V (e 1 USB 5V)
- Prateleiras para as ferramentas
- 4 tomadas extras
- Cooler para a solda de componentes
- Suporte para multimetro e pontas de prova
- Disjuntor de 10A
Habilitando portas do Arduino no Ubuntu
Habilitar acesso a portas (USB) do Arduino no Ubuntu:
- Abrir terminal CTRL+ALT+T;
- Verificar os grupos do usuário com: $ groups e checar a existência dos grupos tty e dialout;
- Caso contrário deve habilitar esses grupos com: $sudo usermod -a -G tty usuario >ENTER $sudo usermod -a -G dialout usuario >ENTER
- Se não souber qual é o usuario é só digitar $ whoami > ENTER
- Fechar o terminal;
- Fazer logoff e novo login, abrir o terminal e verificar os grupos habilitados onde devem constar tty e dialout;
Agora é só abrir a IDE do Arduino, plugar a placa e fazer as configurações para o início do trabalho. A porta USB estará habilitada e liberada para conexão.
Dimmer com eletrônica de ducha
Reaproveitando a parte eletrônica da ducha Lorenzetti Lumina para fazer um controlador dimmer. A base do esquema é um TRIAC BTA41-600B para 600V e 40A.
Na imagem também está outro circuito de torneira elétrica mas com base no TRIAC Q6040K9. Escolhi o BTA para o primeiro projeto. A partir daí é só transferir o circuito com as ligações corretas para uma caixa padrão. Foram incluídos um dissipador para o TRIAC e uma chave liga/desliga.
O circuito acaba tendo como exigência a atenção aos pinos positivo e negativo da alimentação. Então antes de ligar na tomada identificar a polaridade.
O teste foi feito com um pequeno ventilador que funcionou perfeito. Foi possível controlar a velocidade do motor.
Ainda resta o conjunto com o Q6040K9 que fica por enquanto na reserva.
Novas ferramentas para a bancada
Dois projetos realizados com sucesso: uma lixadeira de tambor e uma furadeira de bancada com micro retífica. A micro retífica estava com defeito e desativada. Fiz algumas modificações e consegui resolver o problema e reduzir o tamanho e peso.
A furadeira tem ótima precisão, as guias foram feitas com barra de um scanner antigo. A caixa contém o controle de velocidade e a chave On/Off.
A lixadeira usa um motor dc alimentado pela fonte de bancada nos 3,4V. O tambor é feito de PVC e tem um rolamento na extremidade. Boa rotação e deixa o acabamento das peças muito melhor.
Fonte ATX
Mais um acréscimo à bancada que vai atender projetos mais exigentes em termos de corrente. São 4 tensões disponiveis: 3.3V(2 saídas), 5V(2 saídas), 12V e 23V. As ligações incluem 1 switch ON/OFF, 1 LED Stand By (verde) e 1 LED Power ON (azul). É possível incluir entradas USB. O uso de bornes facilita as ligações mais do que o usual plug banana.
3 projetos da semana
Esta semana concluí 3 projetos que estavam esperando:
- Power bank reciclada;
- Ventilador de microondas;
- Carregador fotovoltaico.
Consegui montar as 3 peças com chapas de PVC. A Powerbank tem uma bateria de tablet Samsung com 4000mA e a placa de uma powerbank com baterias que estavam defeituosas. O conjunto ficou muito bom e funciona perfeitamente.
O mini-ventilador retirado de um microondas recebeu um case mais compacto e resistente e uma chave on/off.
O carregador fotovoltaico deu mais trabalho mas também funciona bem. Pode ser usado para carregar as baterias 18650 e depois ser usado para carregar outro aparelho que use 5v.
Circuito LED em AC
Circuito montado a partir de uma lampada spot LED comercial com 12 LED’s.
